BXM98LH系列防爆照明（動力）配電箱

樂清威創防爆科技有限公司

聯系人：江海洋 電話：0577-27774911

手機13736391002

公司傳真：0577-27879806

http://www.ex1688.com

http://www.ex688.com

http://www.ex568.com

http://www.ex988.com

http://www.exahu.com

1   用途和適用范圍
BXM98LH系列防爆照明（動力）配電箱（以下簡稱配電箱）是按GB3836.1～3計劃和制造，配電箱首要用于1區或2區中含有爆炸性混合物為Ⅱ類B級T4組及以下爆炸危險場所，作為交流50Hz，額定電壓至380V，照明或動力配電用，且具有過載和短路保護。帶漏電保護配箱還具有漏電保護功能。
2   商品類型和意義及基本參數
2．1   商品類型和意義
  BXM98LH系列防爆照明（動力）配電箱BX M(D)98 LH-□□□□□□□□
                                F-防腐
                                出線口方向D:上出線
                                            X:下出線
                                進線口方向D:上進線
      BXM98LH系列防爆照明（動力）配電箱                                      X:下進線
                                進線口數
                                K帶總開關（不帶不注）
    BXM98LH系列防爆照明（動力）配電箱                             脫扣電流
                                分支回路電流
                                回路數
                                漏電保護
                                計劃序號
動力
        BXM98LH系列防爆照明（動力）配電箱                        照明
                                防爆箱
2．2   基本參數
配電箱基本參數見下表
類型 額定電壓（V） 支路額定電流A 饋電開關電流
A 回路數

LED防爆燈具：LED防爆燈\LED防爆熒光燈\LED防爆路燈\LED防爆視孔燈\LED防爆吸頂燈\LED防爆應急燈\LED防爆投光燈\LED防爆泛光燈\LED防爆聲光報  警  器\

粉塵防爆：粉塵防爆燈具\(yùn)粉塵防爆熒光燈\粉塵防爆操作柱\粉塵防爆配電箱柜\粉塵防爆接線箱\粉塵防爆接線盒\(zhòng)粉塵防爆電磁起動器\粉塵防爆插接設備\粉塵防爆開關\粉塵防爆操控按鈕\粉塵防爆斷路器\粉塵防爆鎮流器\粉塵防爆撓性連接收\(chéng)

主回路 支路
BXM98LH 380 220 5 10 15
20 32 40
50 60 80 100 10 15 20 25 3240 50 60 80 100140 200 250 2 4 6 8 10
12
380
BXM98LH系列防爆照明（動力）配電箱
配電箱的防爆標志為ExdeⅡBT4；
2．4   配電箱進線配用電纜最大外徑為26mm；
2．5   配電箱出線配用電纜最大外徑為15mm；
3   配電箱在下列情況下能夠可靠作業
3．1   周?chē)諝鉁囟壬舷拗挡挥庠?40℃，下限值不低于-20℃，且24小時內的平均值不逾越+35℃；
3．2   設備地址的海拔不逾越2000m；
3．3   在無明顯搖晃、振動和沖擊的當?shù)兀?br /> 3．4   設備地址最濕月平均最大相對濕度不逾越95%，一起該月的月平均溫度不低于+25℃；
3．5   污染等級為3級；
3．6   設備類別為Ⅱ、Ⅲ類；
3．7   防護等級：IP54。
4   首要構造及外形設備標準
4．1   首要構造

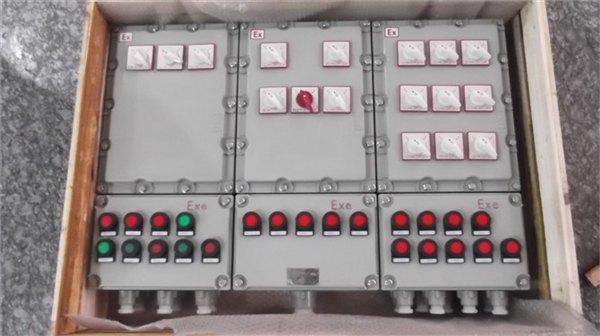

配電箱外殼選用ZL102鑄鋁合金制成隔爆型主腔及接線腔，主腔內裝有C45N系列斷路器，通過操作安排及外殼手柄進行操作，每回路有“分”、“合”指示，且有指示燈顯現，接線腔內有與主腔相貫穿的接線端子，并有電纜引進設備，設有表里接地螺釘。
BXM98LH系列防爆照明（動力）配電箱
外形及設備標準見圖
回路數 A B C D E
4 358 268 605 434 185
6 496 410
